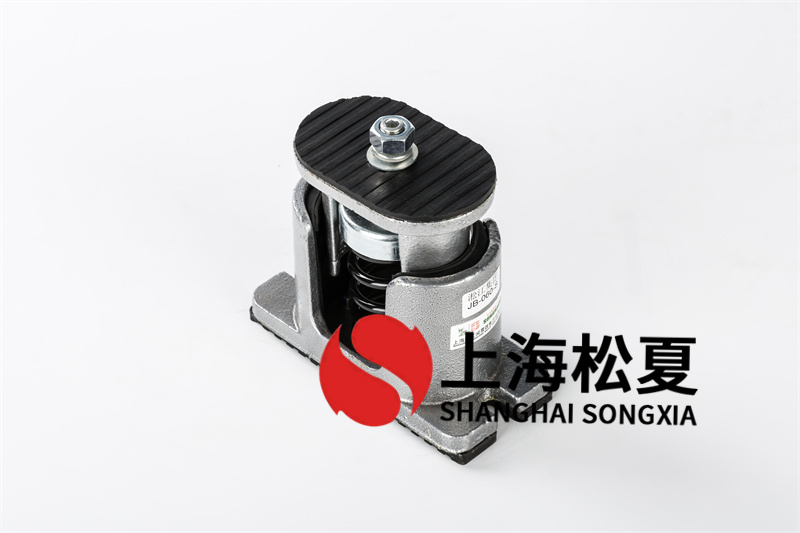

油浸式干式變壓器減震器的主要構成

油浸式干式變壓器減震器的主要構成

油浸式變壓器減震器的關鍵構成有：低電壓小組出線銅排；卡子；下軌；吊鉤；高壓線圈；低電壓電磁線圈；髙壓分接頭；高壓曲軸；油浸式變壓器：借助空氣對流開展制冷，一般用以部分照明燈具、電子電路等小容積變電器。變比為/400V，用以額定電流為380V的負荷。

SC(B)變壓器鐵芯選用全歪斜四級步進電機層疊構造，合理改進了接頭處的磁通遍布干試配電變壓器減震器，減少了負載耗損、滿載工作電流和噪音。SC(B)纏線選用的“氣管桿”技術性，不會受到纏線夾角的限定。依據設計方案，在繞阻發燙核心布局一層或雙層徑向氣管，以做到整體排熱實際效果。如此一來，可在氣管內產生好幾個支撐點肋，合理地增強了纏線的沖擊韌性。

SC繞阻的內表層選用進口貨玻纖網格圖和玻纖銅編織帶添充編制，并且用環氧樹脂侵潤干固，具備較強的抗裂開和抗突發性短路故障工作能力。變壓器減震器結構選用環氧樹脂膠澆筑干試配電變壓器減震器，其關鍵構件電磁線圈選用環氧樹脂膠密封性絕緣層。環氧樹脂膠具備較好的電氣性能和物理性能。F級環氧樹脂特性說明其電氣設備抗壓強度為16~20kV/mm，耐脈沖性為60~110s，體積電阻率為10.：其物理性能較大抗壓強度為95N/mm2,較大抗拉強度160N/mm2,較大抗拉強度150N/mm2,傳熱系數0.2~0.3W/(mk),膨脹系數60~70×10-6/K。

SC(B)高壓低壓繞阻均為澆筑式，抗潮性強，可馬上插電。選用新式環氧樹脂膠澆筑加工工藝，填充料少，絕緣層薄，由德國全新一代真空澆注機器設備進行。有著真空泵塑料薄膜減壓蒸餾、加藥泵、靜態數據混和等現代化技術性，確保了環氧樹脂混合物質的配制準確度和繞阻的澆筑品質，繞阻局放低于5PC。
